歡迎登陸宜興市工程塑料設備廠網站,我們將竭誠為您服務,謝謝合作！

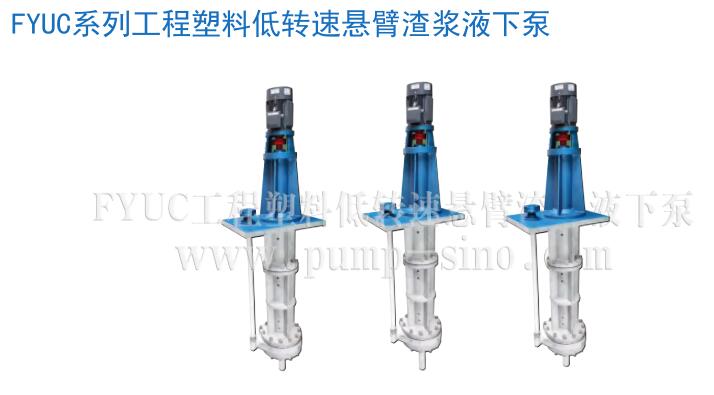

FYUC系列工程塑料低轉速懸臂渣漿液下泵

一、概述

　　FYUC系列工程塑料低轉速懸臂渣漿液下泵是我公司在吸收開發FYUB系列高轉速懸臂液下泵和FDU系列低轉速臥式泵成功經驗和成熟技術的基礎上自行開發而成的。該系列泵的過流部件均采用超高分子量聚乙烯（UHMWPE）制作，具有優異的耐腐、耐磨和耐沖擊性能；同時，由于采用懸臂軸結構而取消了下部輔助支承，從而徹底解決了下部輔助支承在無法用冷卻水冷卻和潤滑的情況下不耐磨以及泵不能開空車的難題。同時，由于轉速低，該泵更耐磨、運行更穩定。特別適用于含固量高且不能加冷卻水的腐蝕性介質（含固體顆粒的重量濃度≤20％，固體顆粒直徑≤1.0mm），該泵的適用溫度≤80℃。
　　FYUC系列低轉速懸臂渣漿液下泵與FYUB系列高轉速懸臂液下泵相比具有更大的優越性。FYUB系列高轉速懸臂液下泵由于轉速高，所以有時振動會大些，葉輪的耐磨性也相對差些，軸承有時也會發熱；同時由于轉速高，液下深度就不能做的太深，只有1米以下。FYUC系列低轉速懸臂渣漿液下泵，由于轉速低，所以振動小，葉輪耐磨性更好，軸承的發熱量很??；同時由于轉速低，液下深度也可以做的更深一些，可以做到1.5米至1.8米，大大提高了該泵的適用范圍。該泵可以開空車。
　　FYUC系列泵與同類不銹鋼懸臂泵相比，具有重量輕、造價低、耐腐性能更廣泛、耐磨性能更優越等優點，可廣泛應用于化工、有色冶煉(金、銀、銅、鉛、鋅、錫、鈷、鎢、鎳等)、黑色冶煉（鋼鐵酸洗、錳業）、稀有金屬、化纖、農藥、磷復肥、鈦白粉、檸檬酸、染料、稀土、電廠脫硫、污水處理等行業輸送含有大量顆粒的酸、堿、鹽等腐蝕性介質。

二、型號說明

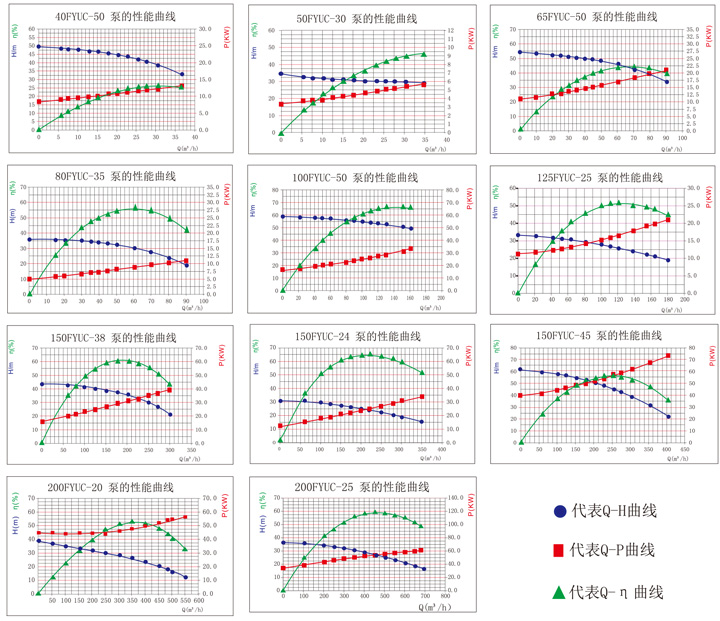

性能曲線性能參數 結構說明外形尺寸、安裝尺寸

1、該系列低轉速懸臂渣漿液下泵的結構形式為立式、單級、單吸離心泵。
2、采用高剛性懸臂主軸、無輔助支承結構。

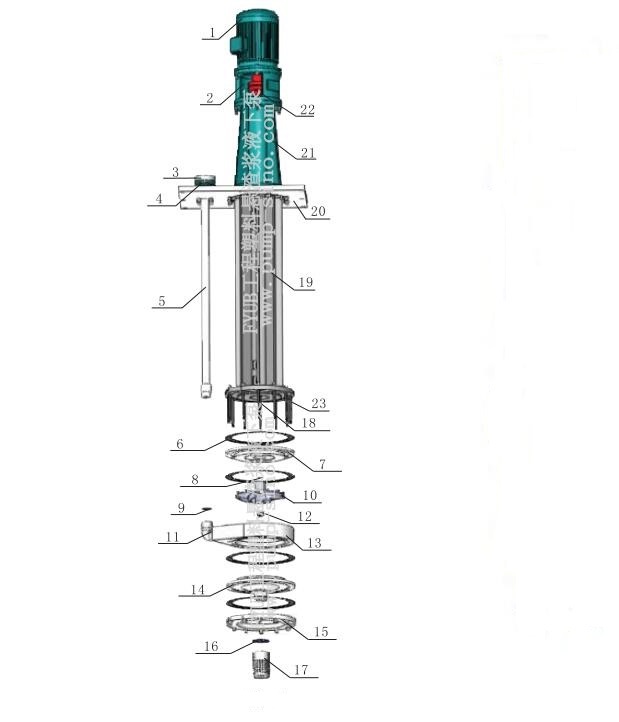

3、低轉速懸臂渣漿液下泵的主要零部件有：

1）電動機 2）電機座 3）出口法蘭 4）上下支承 5）出液管 6）泵蓋墊床 7）后泵蓋
8）葉輪墊床 9）出液管墊床 10）葉輪 11）彎頭 12）葉輪端部組合件 13）泵體 14）前泵蓋
15）前泵蓋壓緊環 16）濾罩墊床 17）濾罩 18）主軸 19）接管
20）底板 21）軸承座 22）聯軸器 23）泵體螺栓

4、葉輪、泵體等主要過流部件由超高分子量聚乙烯（UHPE）制作，其它液下零部件由耐腐的聚丙烯（PP）、增強聚丙烯（FRPP）等制作。
5、旋轉方向：按標牌的箭頭指示方向旋轉。

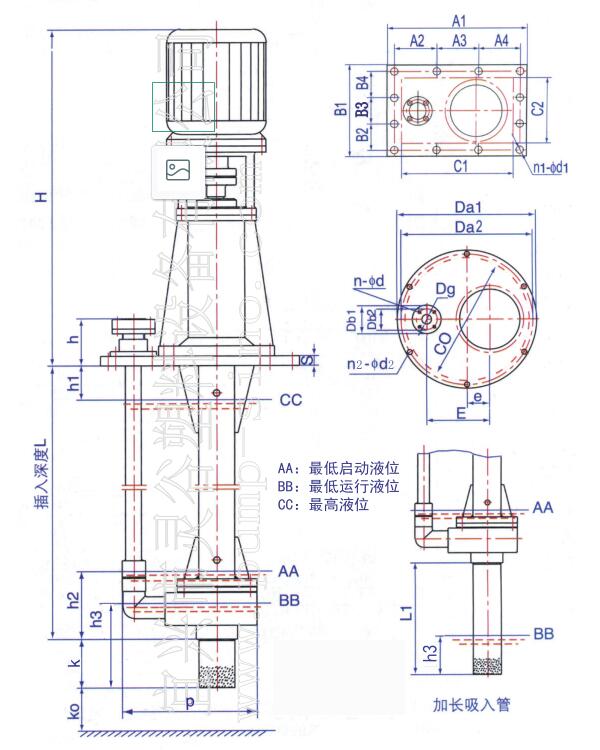

型號			40FYUC-50	50FYUC-30	65FYUC-50	80FYUC-35	100FYUC-50	150FYUC-38	150FYUC-24	150FYUC-45	200FYUC-20	200FYUC-25
插入深度 L ≤ 1500 mm	外形	H	1453	1220	1563	1453	1710	1898	1873	2061	2038	1841
		h	150	145	160	160	205	255	255	255	335	350
		K	117	117	180	180	218	260	260	260	353	353
		K0	>200	>200	>200	>200	>200	>200	>200	>250	>300	>300
		P	670	592	741	687	830	950	950	950	1131	1246.5
		E	384	337	420	388	468	528	528	528	645	736
		e	90	97.5	115	100	133	160	160	145	254	307.5
		S	40	35	40	40	50	60	60	60	65	65
		L	1510	1485	1500	1500	1500	1685	1685	1685	1710	1790
		L1	500、750、1000、1500、1750、2000
	方形底板	A1	980	800	980	980	1000	1200	1200	1300	1430	1655
		A2	465	375	465	465	475	380	380	410	430	505
		A3	0	0	0	0	0	380	380	410	430	505
		A4	465	375	465	465	475	380	380	410	430	505
		B1	780	600	780	780	850	900	900	1000	980	1000
		B2	365	275	365	365	400	275	275	310	280	290
		B3	0	0	0	0	0	275	275	310	280	290
		B4	365	275	365	365	400	275	275	310	280	290
		C1	800	650	820	800	880	1040	1040	1100	1150	1355
		C2	600	450	600	600	710	700	700	800	700	740
		n1	8	8	8	8	8	12	12	12	12	12
		d1	23	23	23	23	23	24	24	24	24	24
	圓形底板	Da1	980	800	980	980	1000	不配圓形底板	不配圓形底板	不配圓形底板	不配圓形底板	不配圓形底板
		Da2	930	750	930	930	950
		C0	800	650	820	800	880
		n2	8	8	8	8	8
		d2	23	23	23	23	23
插入深度 L > 1500 mm	外形	H	1773	1650	1818	1773	2020	2048	2023	2232	2183	2237
		h	150	145	160	160	205	255	255	255	330	350
		K	117	117	180	180	218	260	260	260	353	353
		KO	>120	>120	>150	>150	>180	>200	>200	>250	>300	>300
		P	725	750	760	742	840	950	950	1050	1131	1246.5
		E	440	440	420	420	468	528	528	629	645	736
		e	100	90	85	85	110	160	160	170	230	260
		S	60	40	60	60	60	60	60	60	60	65
		L	1805	1800	1795	1795	1800	1800	1800	1780	1830	1880
		L1	500、750、1000、1250、1500、1750、2000
	方形底板	A1	1300	1200	1300	1300	1350	1400	1400	1670	1520	1795
		A2	625	575	625	625	650	445	445	535	460	550
		A3	0	0	0	0	0	445	445	535	460	550
		A4	625	575	625	625	650	445	445	535	460	550
		B1	1100	1000	1100	1100	1200	1100	1100	1325	1100	1385
		B2	525	475	525	525	575	345	345	420	320	415
		B3	0	0	0	0	0	345	345	420	320	415
		B4	525	475	525	525	575	345	345	420	320	415
		C1	1000	950	1000	1000	1100	1135	1135	1400	1240	1450
		C2	850	750	850	850	950	835	835	1050	820	1045
		n1	8	8	8	8	8	12	12	12	12	12
		d1	23	23	23	23	23	24	24	24	24	24
出口法蘭		Db1	150	150	185	185	200	250	250	250	285	295
		Db2	110	110	145	145	160	210	210	210	240	340
		n	4	4	4	4	8	8	8	8	8	8
		d	18	18	18	18	18	18	18	18	23	23
		Dg	40	40	65	65	80	125	125	125	150	200
液位		h1	150	150	180	180	200	250	250	250	300	300
		h2	250	250	250	250	250	400	400	400	412.5	465
		h3	200	200	280	280	350	400	400	400	500	550
從電機端看			逆時針	逆時針	逆時針	逆時針	逆時針	順時針	順時針	順時針	順時針	順時針
重量（Kg）			517	313	587	503	834	1028	1000	1476	1224	1664

注：1、表中法蘭標準：GB/T9124.1-2019，PN10，其他標準按需定制。

2、若用戶所需安裝尺寸與表中不同，訂貨時請加以說明。
　　3、表中重量為配1.5m時標準電機的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

【返回】【在線詢問】

→ 地  址：宜興市丁蜀鎮陶都工業園通蠡中路26號

→ 總經理：陳伯生

→ 電  話：0510-87409633 87403572 87403345 87402459

→ 傳  真：0510-87426968

→ 郵  箱：pump-cbs@pub.wx.jsinfo.net

→ 網  址：http://www.njmhw88.com/

→店鋪直銷:http://yxlgby.1688.com

網站首頁| 企業簡介| 企業動態| 產品介紹| 企業榮譽| 企業風貌| 學習園地| 資訊中心| 招聘啟事| 在線交易| 聯系我們| ENGLISH
宜興市靈谷塑料設備有限公司版權所有(C)2015 網絡支持中國化工網 生意寶著作權聲明

型號	進口*出口	流量m3/h	流量范圍m3/h	揚程 m	揚程范圍 m	點擊進入
40FYUC-50	40×40	15	3~25	46	48~8	詳細情況
50FYUC-30	50×40	20	3.3~30	30	32~6.2	詳細情況
65FYUC-50	65×65	30	13.5~70	50	52~9	詳細情況
80FYUC-35	80×65	40	13.3~60	35	37~6.6	詳細情況
100FYUC-50	100×80	100	47.5~140	50	52~6	詳細情況
125FYUC-25	125×100	100	47.5~140	50	52~6	詳細情況
150FYUC-38	150×125	150	65~250	38	40~9	詳細情況
150FYUC-24	150×125	220	100~300	24	35~4	詳細情況
150FYUC-45	150×125	250	100~300	45	54~13	詳細情況
200FYUC-20	200×150	400	200~500	20	28~3.5	詳細情況
200FYUC-25	200×200	500	265~700	25	32~5	詳細情況
