歡迎登陸宜興市工程塑料設備廠網站,我們將竭誠為您服務,謝謝合作！

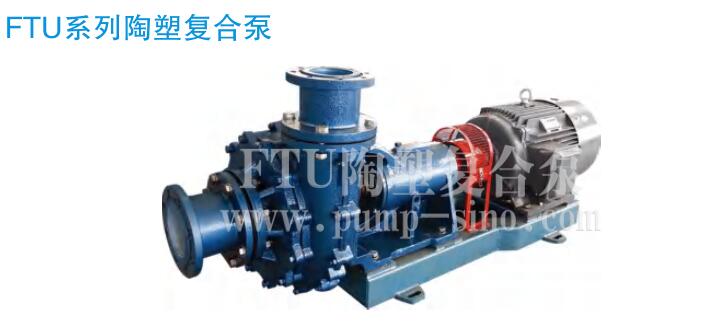

FTU系列陶塑復合泵

一、概述

　　FTU陶塑復合泵是一種單吸單級臥式離心泵，泵體和泵蓋采用耐腐、耐磨性優良的化工陶瓷制造，外用鑄鐵鎧裝保護，葉輪材質主要為UHPE工程塑料和化工陶瓷等，也可根據用戶需要配用其他材質的葉輪。軸封有動力密封、機械密封和填料密封等多種形式可供選擇。
　　該泵具有耐腐蝕、耐磨損，維修方便，使用可靠，壽命長，經濟性好等特點，適用于輸送除氫氟酸和濃堿液以外的含有大量固體顆料的各種腐蝕性介質。
　　該泵廣泛應用于有色冶煉、黑色冶煉、化工、鈦白粉、檸檬酸、稀土等行業。使用范圍可按防爆區域和非防爆區域選用，凡在防爆區域內使用需配置防爆型電機。
　　該泵適用溫度為-50℃～120℃，溫差急變小于50℃。

二、型號說明

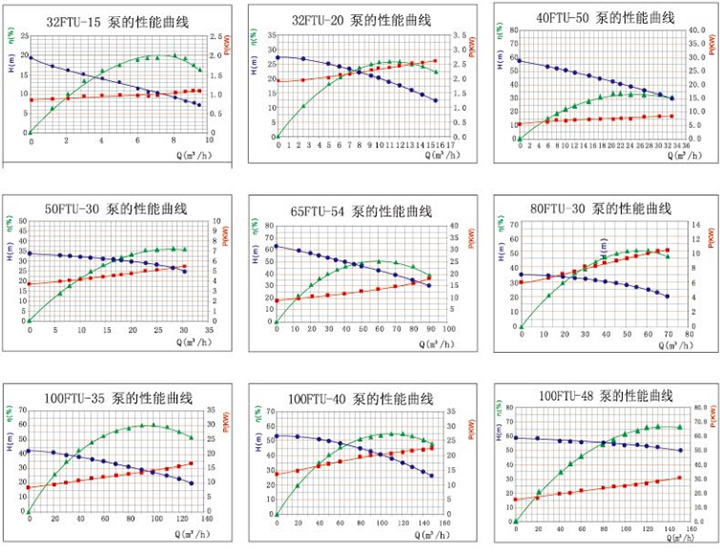

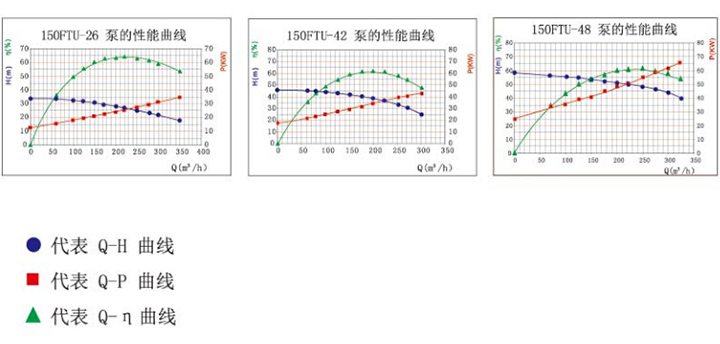

性能曲線性能參數 結構說明外形尺寸、安裝尺寸

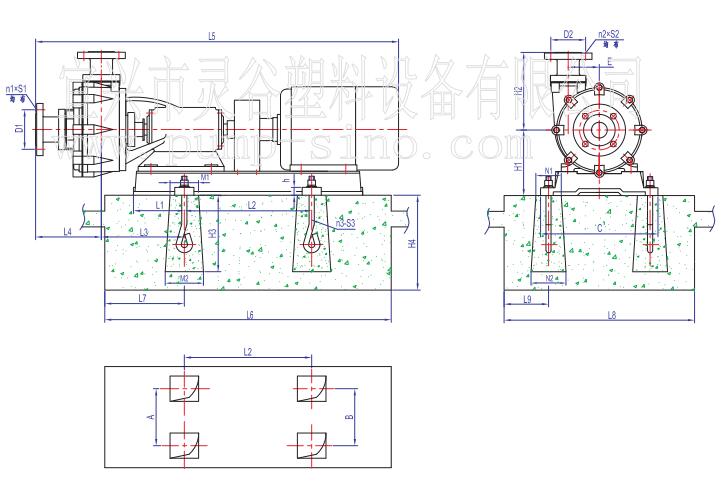

1、從泵的進口看，出口在泵中心左邊的泵有：32FTU-15、32FTU-20、40FTU-50、50FTU-30、65FTU-54、80FTU-30、100FTU-40、100FTU-48；

型號	外型尺寸安裝尺寸																													重量(Kg)
	h	n3 - S3	A	B	C	E	H1	H2	L1	L2	L3		L4	L5		D1	n1 × S1	D2	n2×S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4
	h	n3 - S3	A	B	C	E	H1	H2	L1	L2	無副葉輪	有副葉輪	L4	無副葉輪	有副葉輪	D1	n1 × S1	D2	n2×S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4
32 FTU -15	20	4- M16 × 300	260	260	300	74	165	187	83	336	19 6.5	/	171	850	/	100	4 × φ 18	85	4×φ14	90	120	80	110	380	700	182	500	120	450	70
32 FTU -20	20	4- M16 × 300	260	260	300	81	165	192	97	336	19 8	22 6	201	90 3	11 29	100	4 × φ 18	85	4×φ14	90	120	80	110	380	700	182	500	120	450	73
40 FTU -50	25	4- M16 × 400	380	380	440	12 2.5	248	290	190	480	31 5.5	/	220	13 28	/	110	4 × φ 18	100	4×φ18	90	120	80	110	480	1100	310	700	160	550	240
50 FTU -30	25	4- M16 × 300	320	320	370	98	208	247	160	400	26 0	30 2	207	11 40	11 82	125	4 × φ 18	110	4×φ18	90	120	80	110	380	900	250	600	140	450	143
65 FTU -54	28	4- M16 × 400	330	420	470	126	310	347	184	620	33 5	33 5	275	15 10	15 10	145	4 × φ 18	125	4×φ18	90	120	80	110	480	1250	300	700	140	550	302
80 FTU -30	30	4- M16 × 400	450	450	530	110	290	327	195	482	31 8	34 5	272	13 82	14 09	160	8 × φ 18	145	4×φ18	90	120	80	110	480	1100	309	750	150	550	271
100 FTU -40	30	4- M20 × 400	385	480	540	136	335	332	200	660	33 4	38 2.5	297	16 87	173 5.5	180	8 × φ 18	160	8×φ18	120	150	100	130	470	1300	300	850	185	600	393
100 FTU -48	30	4- M20 × 400	385	510	570	231	335	425	200	660	/	41 3	298	/	18 12	180	8 × φ 18	160	8×φ18	120	150	100	130	470	1350	300	900	195	600	576

注：1、表中法蘭標準：GB/T9119-2010、1.0Mpa，其他標準按需定制。
2、表中重量為配標準電機時的整機重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

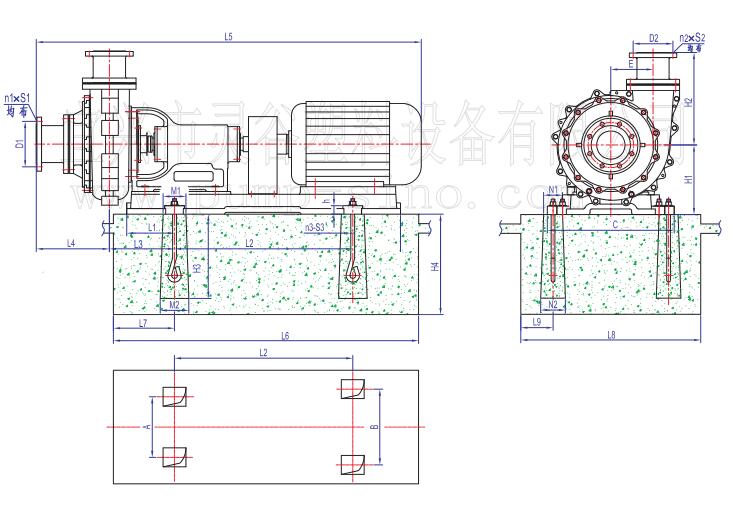

2、從泵的進口看，出口在泵中心右邊的泵有：100FTU-35、150FTU-42、150FTU-26、150FTU-48；

型號	外型尺寸安裝尺寸																													重量(Kg)
	h	n3 - S3	A	B	C	E	H1	H2	L1	L2	L3		L4	L5		D1	n1 × S1	D2	n2×S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4
	h	n3 - S3	A	B	C	E	H1	H2	L1	L2	無副葉輪	有副葉輪	L4	無副葉輪	有副葉輪	D1	n1 × S1	D2	n2×S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4
100 FTU -35	35	4- M20 × 400	460	460	520	126	335	332	161	680	295	33 8.5	300	15 45	158 8.5	180	8 × φ 18	160	8×φ18	120	150	100	130	470	1200	260	800	170	600	347
150 FTU -42	45	4- M20 × 500	510	610	670	223	370	492	250	935	342	38 3	383	20 15	20 56	240	8 × φ 22	210	8×φ18	120	150	100	130	560	1600	320	950	170	700	660
150 FTU -26	40	4- M20 × 500	420	536	596	190	325	452	233	700	324	36 5	364	18 64	19 05	240	8 × φ 22	210	8×φ18	120	150	100	130	560	1450	350	900	182	700	621
150 FTU -48	45	4- M20 × 500	510	610	670	223	400	492	212	935	/	38 2.5	383	/	224 0.5	240	8 × φ 22	210	8×φ18	120	150	100	130	560	1700	320	950	170	700	1053

注：1、表中法蘭標準：GB/T9124.1-2019，PN10，其他標準按需定制。

2、表中重量為配標準電機時的重量（介質比重1<γ≤1.2），僅供參考，實際重量以實物為準。

【返回】【在線詢問】

→ 地  址：宜興市丁蜀鎮陶都工業園通蠡中路26號

→ 總經理：陳伯生

→ 電  話：0510-87409633 87403572 87403345 87402459

→ 傳  真：0510-87426968

→ 郵  箱：pump-cbs@pub.wx.jsinfo.net

→ 網  址：http://www.njmhw88.com/

→店鋪直銷:http://yxlgby.1688.com

網站首頁| 企業簡介| 企業動態| 產品介紹| 企業榮譽| 企業風貌| 學習園地| 資訊中心| 招聘啟事| 在線交易| 聯系我們| ENGLISH
宜興市靈谷塑料設備有限公司版權所有(C)2015 網絡支持中國化工網 生意寶著作權聲明

型號	*進口出口**	流量m3/h	流量范圍m3/h	揚程 m	揚程范圍 m	點擊
32FTU-15	32×25	2	1~6	15	17~7	詳細參數
32FTU-20	32×25	10	2.5~14	20	25~3	詳細參數
40FTU-50	40×32	12	3~20	50	64~8.5	詳細參數
50FTU-30	50×40	20	2.5~30	30	33~4	詳細參數
65FTU-54	65×50	30	10~70	54	68~3.5	詳細參數
80FTU-30	80×65	40	15~60	30	36~4	詳細參數
100FTU-35	100×80	60	20~100	35	39~3	詳細參數
100FTU-40	100×80	100	30~130	40	54~4	詳細參數
100FTU-48	100×80	120	47.5~140	48	57~6	詳細參數
150FTU-42	150×125	150	80~250	42	43~9.5	詳細參數
150FTU-26	150×125	220	100~320	26	29~3.5	詳細參數
150FTU-48	150×125	250	100~300	48	56~14	詳細參數
