各種噴嘴
一、概述
幾乎每一種行業都需要用到噴嘴，氣體冷卻、凈化、洗滌、污水處理，尾氣廢氣吸收，粉煤除塵、加濕，貯存罐的防火降溫保護，鋼鐵行業的冷卻沖洗等等，特別是在燃煤火力發電廠的應用就更廣泛了，其具體應用如下：
1.輸煤系統水霧除塵：包括翻車機、卸煤機、輸煤皮帶、輸煤轉運站除塵、干煤棚噴淋、皮帶清洗等等。
2.輸煤系統輸送帶的消防噴嘴。
3.電除塵器前端噴霧并保證所噴液體全部汽化以增加煙氣濕度，提高電除塵的效率。
4.煙氣脫硫，包裝冷卻塔、洗滌塔、吸收塔、除霧器等所有噴水、噴石灰漿液的噴嘴。
5.煙道中的水膜除塵。
6.其他應用如沖灰用的噴嘴，大型變壓器的消防、冷卻用噴嘴，攪拌噴嘴，清洗噴嘴，從灰罐往汽車中裝灰時的密封噴霧噴嘴。二、噴嘴類型
一、A型螺旋型噴嘴
螺旋型噴嘴是通過一系列連續變小的螺旋線體與液體相切使液體變成小液滴噴出，而且液體在從進入螺旋腔體到出口的很大的通道內均沒有收到任何阻礙。這種噴嘴的液體噴霧速率高，在同等噴霧條件下，所需水泵的壓力就可以低一些。
螺旋型噴嘴的噴霧區域是由一系列連續的同心圓空心錐組合而成的實心或空心錐形噴霧效果，水滴霧化細密，可選擇的流量和噴霧角度范圍寬。
A型螺旋型噴嘴按霧冠形狀可分為A1型實心噴嘴和A2型空心噴嘴。
二、R型空心錐切線型噴嘴
液體從切線方向進入噴嘴的漩渦室內，然后從與入口方向成直角的噴孔噴出，形成一個錐形噴霧區，這種噴嘴的防阻塞性能好，噴霧分布均勻，液滴大小為中等到偏大。
R型空心錐切線型噴嘴按噴嘴方向可分為R1單向噴嘴和R2雙向噴嘴，雙向噴嘴可以是同向雙向，也可以是反向雙向，可按客戶的要求定做。

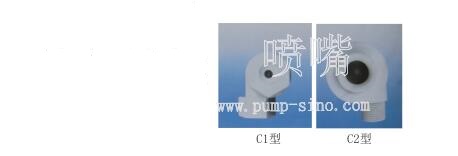

三、C型煙斗式噴嘴
煙斗式噴嘴為小流量噴嘴，能產生分布均勻的噴霧，液滴大小為小到中等，它具有大而通暢的通道，能減少和消除阻塞現象。C型煙斗式噴嘴分C1型C2型兩種。

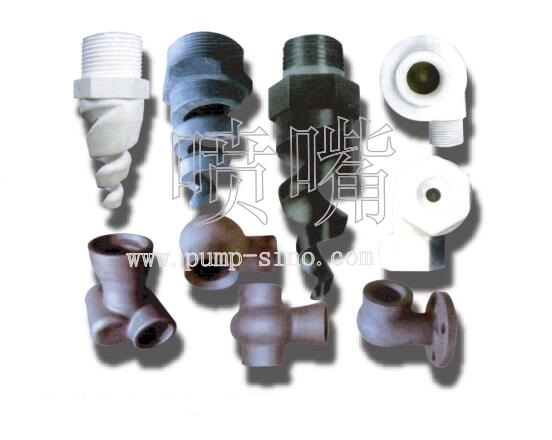

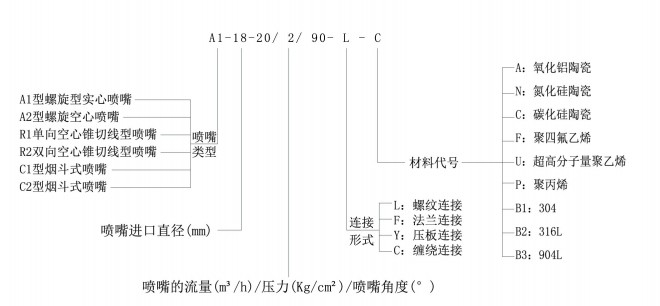

三、噴嘴型號說明
四、噴嘴材料介紹
噴嘴材料有許多種，分別有不同的性能和適用范圍，具體材料有： 1. 碳化硅SiC（代號C） 2.氮化硅Si3N4（代號N）3.氧化鋁Al2O3（代號A） 4.超高分子量聚乙烯UHPE（代號U）5.聚四氟乙烯F4（代號F）6.聚丙烯PP（代號P）7.304（代號B1）8.316L（代號B2）9.904L（代號B3）
五、噴嘴的連接形式

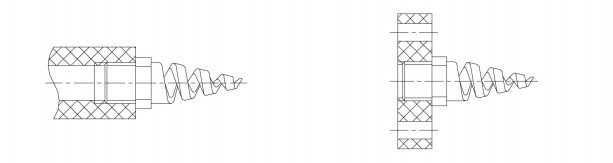

噴嘴的連接形式有四種：螺紋式（代號L）、法蘭式（代號F）、壓板式（代號Y）、纏繞式（代號C）
1.螺紋連接形式相對簡單、經濟，A型螺旋型噴嘴有這種連接形式，但R 型空心錐切線型噴嘴沒有這種連接形式。

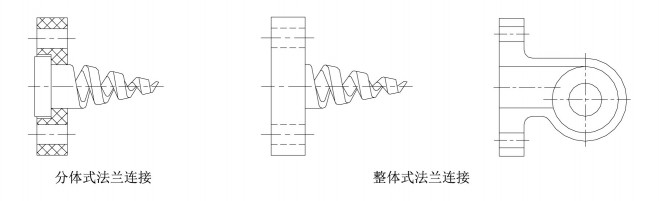

2.法蘭連接形式也較普通，A型螺旋型噴嘴和R型空心錐切線型噴嘴都有這種連接形式。對于螺旋型噴嘴，如果采用法蘭連接形式，一般都用分體式法蘭連接形式，因?yàn)檎w式法蘭太浪費材料，而且當噴嘴材料用陶瓷時，整體式法蘭連接形式也不可靠，容易壓壞法蘭。
3.壓板式連接形式，A型螺旋型噴嘴有這種連接形式，但R型空心錐切線型噴嘴沒有這種連接形式。

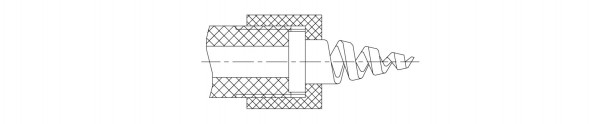

4.纏繞式連接形式，用得也較多，主要是采用玻璃鋼纏繞方法。
六、噴嘴的性能參數
一、A型螺旋型連接 進口直徑 可選噴霧角度（°） 各種壓力（kg/cm2）下的流量（m3/h） 螺紋 mm 60 90 120 0.5 0.7 1 2 3 大小 2.4 · · · 0.14 0.16 0.19 0.27 0.33 G1/4"
（外徑Ф13.2）3.2 · · · 0.25 0.3 0.36 0.5 0.62 4 · · · 0.39 0.46 0.55 0.77 0.95
G3/8"
（外徑Ф16.7）
4.8 · · · 0.58 0.69 0.82 1.16 1.42 5.6 · · · 0.79 0.93 1.11 1.57 1.92 6.4 · · · 1.03 1.21 1.45 2.05 2.51 7.9 · · · 1.6 1.89 2.26 3.19 3.91 G1/2" （外徑Ф21）
9.6 · · · 2.33 2.75 3.29 4.66 5.71 11.1 · · · 3.19 3.77 4.51 6.36 7.8 12.7 · · · 4.06 4.81 5.74 8.1 9.96 G3/4"
（外徑Ф26.4）15.9 · · · 6.48 7.68 9.18 12.96 15.9 19.1 · · · 9.18 10.86 12.96 18.3 22.44 G1"
（外徑Ф33.2）22.2 · · · 12.48 14.76 17.64 24.96 30.54 25.4 · · · 16.32 19.32 23.1 32.64 40.02 G1 1/2" (外徑Ф47.8) 28.6 · · · 18.18 21.48 25.68 36.3 44.46 34.9 · · · 27.06 32.04 38.28 54.12 66.3 38.1 · · · 34.2 40.44 48.36 68.4 83.76 G2"
（外徑Ф59.6）44.5 · · · 49.62 58.74 70.2 99.3 121.56 50.8 · · · 65.76 77.82 93 131.52 161.1 G3 1/2"
（外徑Ф100.3）63.5 · · · 101.4 120 143.4 202.8 248.4 注：如所需噴嘴的性能參數不在本表范圍內，可以定做。 二、R型空心錐切線型噴嘴 進口 各種壓力（kg/cm2）下的流量（m3/h） 噴孔 各種壓力（kg/cm2）下的噴霧角度（°） 直徑 直徑 mm 0.2 0.3 0.5 0.7 1 1.5 2 3 mm 0.5 1.5 3 17.5 1.44 1.8 2.28 2.7 3.24 3.96 4.56 5.64 15.5 67 69 71 1.74 2.16 2.76 3.24 3.9 4.8 5.52 6.78 17.1 70 73 75 2.22 2.7 3.48 4.14 4.92 6 6.96 8.52 20.6 76 79 81 24.1 2.34 2.88 3.72 4.38 5.22 6.42 7.38 9.06 20.2 74 75 77 2.94 3.6 4.62 5.46 6.54 7.98 9.24 11.34 24.2 76 77 79 27.8 3.66 4.44 5.76 6.84 8.16 10.02 11.52 14.16 25.8 72 74 76 4.38 5.34 6.9 8.16 9.78 12 13.86 16.92 28.6 74 76 78 36.5 5.1 6.3 8.1 9.6 11.46 14.04 16.2 19.86 27 68 70 73 5.88 7.2 9.36 11.04 13.2 16.14 18.66 22.86 30.2 70 72 75 6.6 8.04 10.38 12.3 14.7 18 20.76 25.44 32.9 72 74 78 7.26 8.88 11.46 13.56 16.2 19.86 22.92 28.08 36.1 74 77 82 8.7 10.68 13.8 16.32 19.5 23.88 27.6 33.78 39.7 77 79 84 47.6 10.2 12.48 16.14 19.08 22.8 27.9 32.22 39.48 40.5 69 71 74 11.7 14.28 18.48 21.84 26.1 31.98 36.9 45.18 44.1 71 73 77 13.14 16.08 20.76 24.6 29.4 36 41.58 50.94 47.6 73 77 80 14.46 17.76 22.92 27.12 32.4 39.66 45.84 56.1 50.8 77 79 83 57.2 17.46 21.36 27.6 32.64 39 47.76 55.14 67.56 52.4 71 73 77 20.4 24.96 32.22 38.16 45.6 55.86 64.5 78.96 58.7 73 75 80 79.4 22.02 26.94 34.8 41.16 49.2 60.24 69.6 85.2 50.8 66 67 70 25.5 31.2 40.32 47.7 57 69.84 80.58 98.7 59.1 68 70 71 29.22 35.82 46.26 54.72 65.4 80.1 92.46 113.28 68.3 70 72 74 33 40.44 52.2 61.74 73.8 90.36 104.34 127.8 74.6 72 74 77 36.48 44.7 57.72 68.28 81.6 99.96 115.38 141.36 82.6 74 76 81 40.26 49.32 63.66 75.3 90 110.22 127.26 155.88 92.1 78 80 83 124 43.74 53.58 69.18 81.84 97.8 119.76 138.3 169.38 69.9 66 68 70 51.24 62.76 81.06 95.88 114.6 140.34 162.06 198.48 76.2 68 70 72 58.5 71.64 92.46 109.44 130.8 160.2 184.98 226.56 82.6 70 73 75 65.76 80.52 103.92 123 147 180.06 207.9 254.58 88.1 72 75 77 72.96 89.4 115.38 136.56 163.2 199.86 230.82 282.66 97.2 74 76 79 80.52 98.58 127.26 150.6 180 220.44 254.58 311.76 108 76 79 83 91.5 112.08 144.66 171.18 204.6 250.56 289.32 354.36 130 78 81 86
注：如所需噴嘴的性能參數不在本表范圍內，可以定做。三、C1型煙斗式噴嘴 工況
技術參數
規格工作壓力0.2MPa 工作壓力0.3MPa 工作壓力0.4MPa 安裝尺寸 流量 霧冠直徑 噴霧角度 霧化 流量 霧冠直徑 噴霧角度 霧化 流量 霧冠直徑 噴霧角度 霧化 G" m3/h m ° 效果 m3/h m ° 效果 m3/h m ° 效果 Ф3 0.25 1.5 80 一般 0.35 1.6 90 較好 0.45 2 100 好 G1/2 Ф4 0.4 1.5 80 一般 0.5 1.8 90 較好 0.6 2.5 100 好 G1/2 Ф5 0.5 1.5 80 一般 0.65 2 90 較好 0.8 2.6 100 好 G1/2 Ф6 0.6 1.6 80 一般 0.75 2 90 較好 0.9 2.6 100 好 G1/2 Ф7 0.85 1.6 80 一般 1 2 90 較好 1.25 2.6 100 好 G1/2 Ф8 0.92 1.7 80 一般 1.15 2 90 較好 1.35 2.6 100 好 G1/2 Ф10 1.2 1.8 80 一般 1.5 2.3 90 較好 1.75 2.8 100 好 G1/2 Ф12 1.5 2 80 一般 1.85 2.5 90 較好 2.25 3 100 好 G1/2 四、C2型煙斗式噴嘴 工況
技術參數
規格工作壓力0.2MPa 工作壓力0.3MPa 工作壓力0.4MPa 安裝尺寸 流量 霧冠直徑 噴霧角度 霧化 流量 霧冠直徑 噴霧角度 霧化 流量 霧冠直徑 噴霧角度 霧化 G" m3/h m ° 效果 m3/h m ° 效果 m3/h m ° 效果 Ф16 2.85 2.5 100 一般 3 2.8 100 好 3.5 3 100 好 G3/4 Ф20 5.5 2.5 100 一般 7 2.8 90 好 8.5 3 100 好 G3/4 Ф25 12 2.5 100 一般 14 2.8 90 好 17 3 100 好 G1 七、選型說明
噴嘴選型的一般原則是：
1. 材料選擇：根據工藝的成分、溫度、是否定含固體顆粒來選擇。即從耐腐蝕性、耐溫性、耐磨損性這三方面將選擇合適的噴嘴材料。
?。?）噴淋80℃以下的腐蝕性液體，耐磨性要求高時，可選用U（超高分子量聚乙烯）；耐磨性要求不高時，可選用P（聚丙烯）。
?。?）噴淋80℃至120℃的腐蝕性液體，耐磨性要求不高時，可選用F（聚四氟乙烯）；耐磨性要求高時，可選用A（氧化鋁陶瓷）、N（氮化硅陶瓷）、C（碳化硅陶瓷）。
（3）噴淋120℃以上、或溫度不高但耐磨性要求很高的腐蝕性液體時，可選用A（氧化鋁陶瓷）、N（氮化硅陶瓷）、C（碳化硅陶瓷）。
2. 噴嘴類型：根據需要噴霧的分布形狀、分布密度、霧化程度來選擇。
?。?）A型螺旋型噴嘴可選流量和角度范圍寬，抗堵塞性能良好，霧化細密。
?。?）R型空心錐切線型噴嘴噴霧分布均勻，液滴大小中等偏大，抗堵塞性能好。
（3）C1、C2型煙斗式噴嘴的成霧性能好，流量小。
3. 噴嘴規格：根據所需流量、壓力、噴淋角度來選擇。
?。?）同一規格的噴嘴，壓力大時，流量也大，霧化效果也好。
?。?）口徑越大，所需流量也越大，要達到更好的霧化效果，所需壓力也越大。
（3）口徑小，霧珠密度小，口徑大，霧珠密度也大。
4． 說明書中噴嘴的性能參數，都是以清水做為試驗介質的，用戶具體使用時，可能有所不同，這是正常的，液體的粘度、噴淋區域的氣流變化等等，都會影響性能。 -
性能曲線 性能參數 結構說明 外形尺寸、安裝尺寸
-
-
